โปรแกรมควบคุมไมโครคอนโทรลเลอร์เบื้องต้น

ยินดีต้อนรับเข้าสู่การเดินทางในโลกของไมโครคอนโทรลเลอร์! ในบทเรียนนี้นักเรียนจะได้รู้จักกับเครื่องมือที่ใช้สำหรับเขียนโปรแกรมเพื่อนำเข้าสู่บอร์ด Arduino ที่เราเรียกว่า Arduino IDE

Arduino IDE คืออะไร

Arduino IDE เป็นแอปพลิเคชันที่สร้างขึ้นโดยผู้พัฒนา Arduino เพื่อใช้เป็น Editor สำหรับเขียนโปรแกรมด้วยภาษา C++ ความโดดเด่นคือคุณสามารถเขียนโปรแกรม, Compile code และ Upload ลงบอร์ดได้จบในที่เดียว

⚙️ หลักการทำงาน: เมื่อเราเขียนโปรแกรมเสร็จ Arduino IDE จะทำการ Compile code ให้เป็น Byte code (ภาษาที่ Microcontroller เข้าใจ) จากนั้นจึงทำการ Upload ลงบอร์ดเพื่อให้ Arduino เริ่มทำงานตามที่เราสั่งไว้

ดาวน์โหลดและติดตั้ง Arduino IDE

1 เข้าไปดาวน์โหลดตัวติดตั้งได้ที่เว็บไซต์ทางการ: arduino.cc/en/software

2 เลือกระบบปฏิบัติการที่ต้องการ (Windows, Linux หรือ macOS) ให้เหมาะสมกับเครื่องคอมพิวเตอร์ของนักเรียน

3 เมื่อดาวน์โหลดเสร็จแล้ว ทำการติดตั้งตามขั้นตอนให้เรียบร้อย เมื่อเสร็จสิ้นนักเรียนจะได้โปรแกรมที่พร้อมลุยงาน!

ทดลองเขียนโปรแกรมแสดงผลไฟกระพริบ

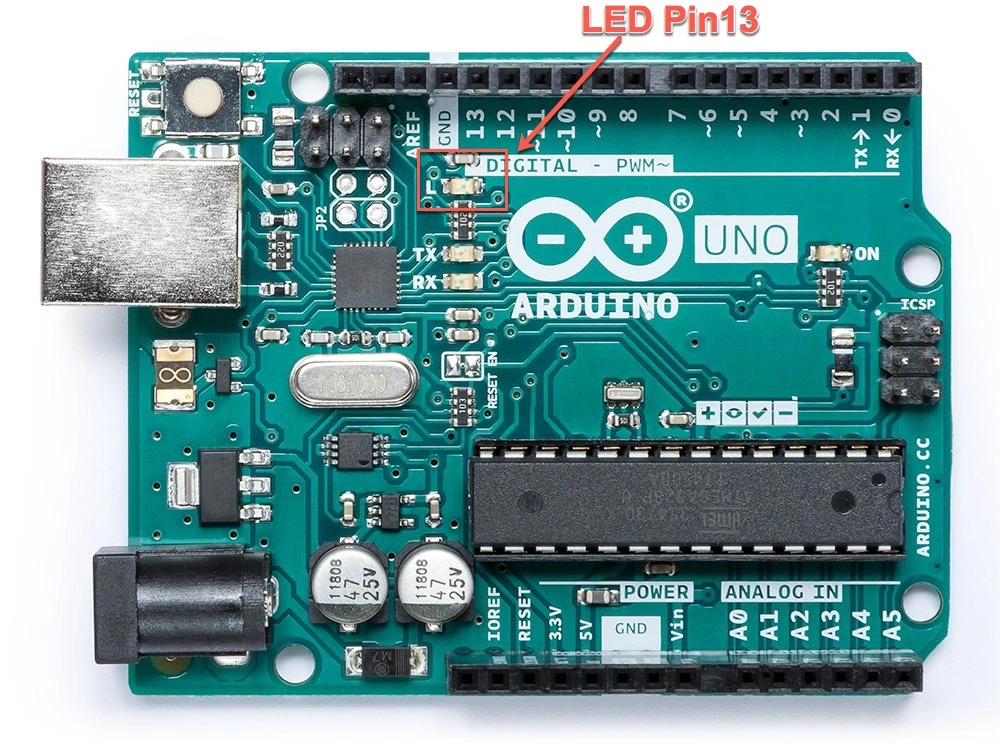

โปรแกรมแรกที่เราจะเริ่มเรียนคือ "Blink" หรือไฟกระพริบ โดยเราจะใช้ LED Pin 13 ซึ่งติดตั้งอยู่บนบอร์ด Arduino อยู่แล้ว ทำให้เราไม่ต้องต่อวงจรเพิ่มในขั้นตอนนี้ครับ

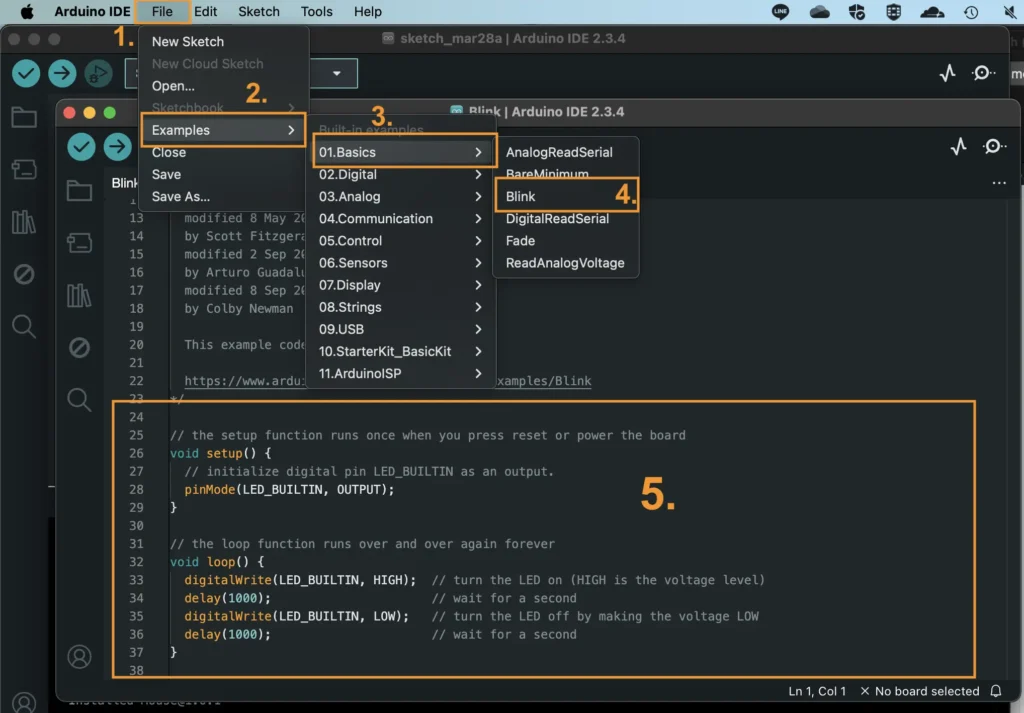

1 เรียกใช้โค้ดตัวอย่าง: ไปที่เมนู File > Examples > 01.Basics > Blink

2 ตรวจสอบความถูกต้อง: กดปุ่ม Compile (รูปเครื่องหมายถูก) สังเกตแถบสถานะด้านล่างต้องขึ้นว่า Done compiling

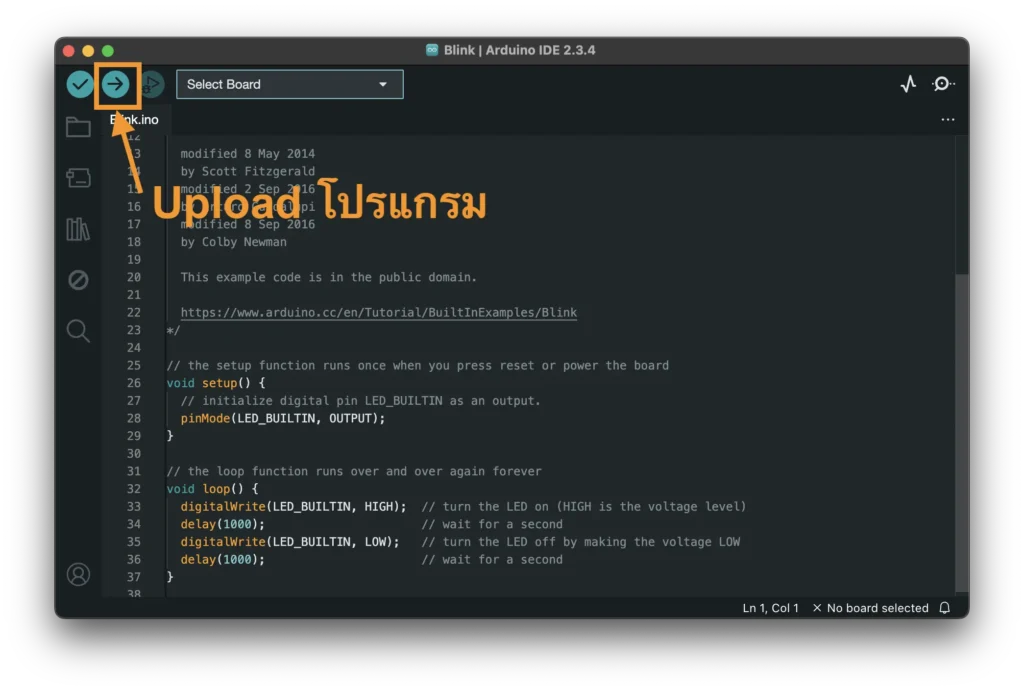

3 การ Upload: เชื่อมต่อบอร์ดเข้ากับคอมพิวเตอร์ แล้วกดปุ่ม Upload (รูปลูกศรชี้ไปทางขวา) เมื่อเสร็จสิ้นจะปรากฏข้อความ Done uploading

✨ ยินดีด้วย! ตอนนี้ LED บนบอร์ดของคุณจะกระพริบทุกๆ 1,000 ms ตามคำสั่งเรียบร้อยแล้ว ✨
